Lab3

Lab 3 是对选择性估计框架和 System R 优化器的简单实现。

参考链接

MIT6.830-2022-lab3实验思路详细讲解 csdn.net

TiDB 源码阅读系列文章（七）基于规则的优化

TiDB 源码阅读系列文章（八）基于代价的优化

cmu15721 f24 lecture2 Selinger-SystemR-opt slide

cmu15721 f24 lecture2 Selinger-SystemR-opt note

介绍

优化器

早期优化器是程序员的工作，需要自行制定物理执行计划。

现代数据库管理系统（DBMS）是声明式使用方式，程序员只需说明要检索什么数据，由 DBMS 优化器来实现具体如何检索。

System-R

System R 数据库管理系统，主要是 IBM 为了研究目的而创建的。它在创建查询规划器和优化查询计划方面发挥了关键作用，是同类中的第一个。

Access Path Selection in a Relational Database Management System

优化器框架方面的经典论文，提出的制定 SQL 查询计划思想（自下而上+启发式+基于代价评估）开创先河，至今仍被很多主流数据库所沿用。

自下而上：优化器评估所有可能的访问路径，从最基本的操作开始，自下而上逐步构建出总成本最低的方法。
- 例如 System R 对多表连接的优化，从选择最优的两表连接开始，逐步构建出最优连接。
- 优点：全局最优。
- 缺点：计算量大。
- 与之对应的自上而下方法：从查询的目标结果开始，逐步推导出执行计划。最终的计划局部最优而非全局最优，但是计算量小。
启发式：指的是一种基于经验或简化的规则，用来估算某个问题的解决方案，而不一定是通过精确的计算或算法来得出结果。在数据库查询优化中，启发式方法常常用于估算查询操作的成本或者结果集的大小。
基于代价评估：CBO。

优化器的实现

主要有两种：

基于规则的优化器（Rule Based Optimizer，RBO）
- 基于一些预定义的启发式规则选择执行计划。并不需要计算每种查询计划的代价，而是根据启发式规则的优先级来选择。
- 例如：
  - 连接时选择小表作为外层循环。Join 连接方式为嵌套循环连接（Nested Loop Join）。

    理由：
    - deepseek 给出小表驱动的关键理由是防御性优化设计。常见场景下，大表远大于小表。大表外层循环相当于高频小量 IO，小表外层循环相当于低频大量 IO。高频小量会导致触发缓存抖动和页替换雪崩的概率增加，为了稳定，选择小表驱动。
    - 还有一种说法是，当大表与小表连接时，大表通常有索引，例如员工表与部门表。大表在内层连接，每次连接时通过索引访问，不必全表扫描，效率更高。
    - （还是很糊涂，Join 连接优化有很多说法的，除了嵌套循环连接，还有索引嵌套循环连接、缓存块嵌套循环连接、Hash Join 等。自己没必要再深入了，记住这个启发式规则就好。）
  - 条件下推：将过滤条件下推到表扫描阶段，减少后续操作（如 Join）所需处理的数据。
- 简单，计算量小。但不是最优解。
基于成本的优化器（Cost Based Optimizer，CBO）
- 通过计算每种可能的执行计划的代价（I/O 成本、CPU 成本、内存使用等），选择成本最低计划。
- 最优解。但是计算量大。

Lab3 主要实现的是 CBO。

文章脉络

了解 SQL 解析流程。
- 了解 System-R 优化器在解析流程中处于什么样的位置，被谁调用。
现代基数估计方法。
- 通过为字段构建直方图，估算条件查询对表的选择性，从而估算出表的基数。
成本估计。
- System R 优化器需要比较不同连接计划的成本，因此该部分实现四个方法，计算单表的扫描成本与基数，计算两表连接的成本与结构基数。
System-R 优化器实现。
- 结合动态规划思想与左深树结构，优化计算效率。

SQL解析流程

简单流程

一个查询语句的简单流程：一个语句经过 Parser （SimpleDB 中通过 Zql 库解析）后会得到一个抽象语法树（AST），首先用经过合法性检查后的 AST 生成一个逻辑计划，接着会进行去关联化、谓词下推、聚合下推等规则化优化（RBO），然后通过统计数据计算代价（CBO）选择最优的物理计划，最后执行。

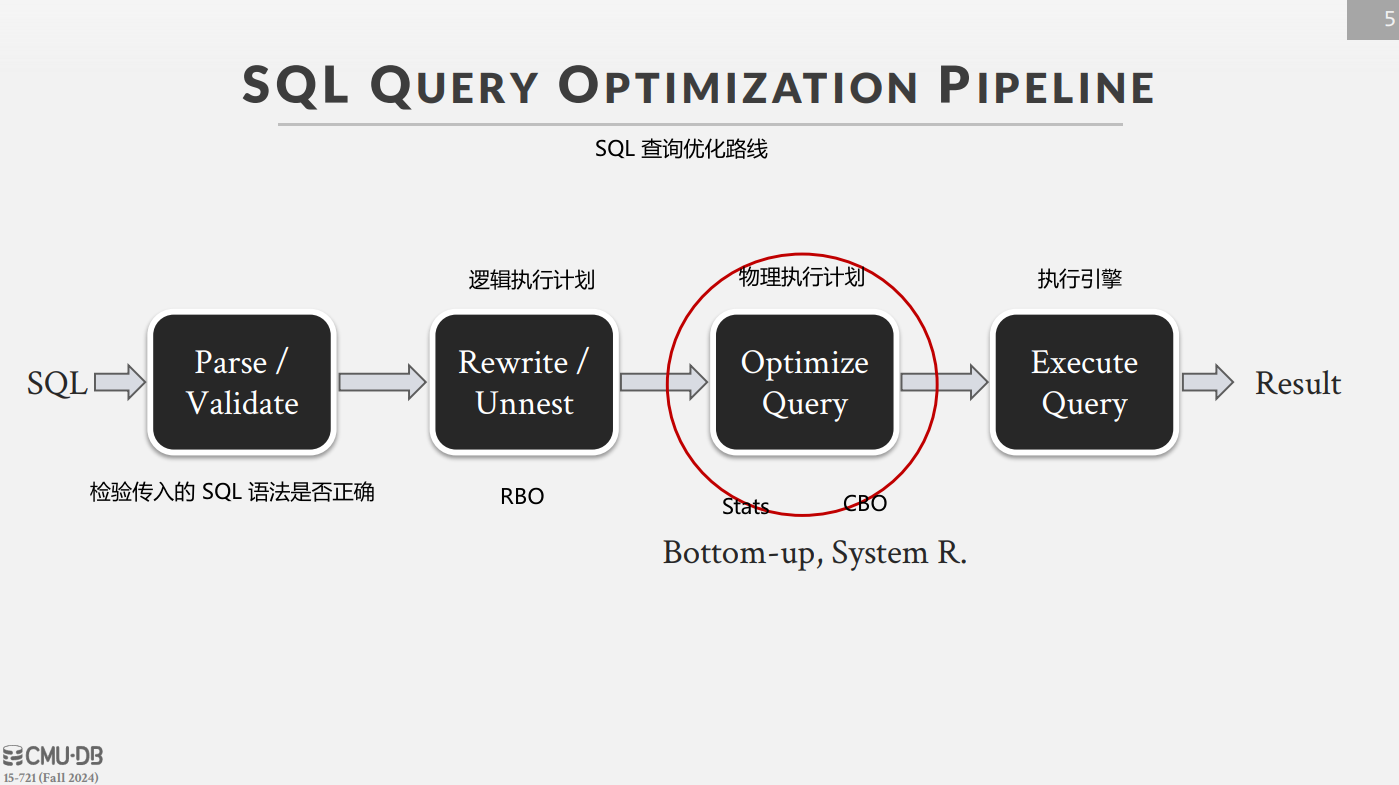

SQL解析流程图

LogicalPlan&PhysicalPlan

理解解析器的重点：逻辑执行计划和物理执行计划。

逻辑执行计划
- Parser.parseQueryLogicalPlan
- 关注“做什么”，而不是“怎么做”。
- 将 SQL 解析为逻辑操作序列（如扫描表、过滤条件、连接、聚合等），但不涉及具体执行细节（如算法选择或物理资源分配）。将解析后的操作序列封装进 LogicalPlan 的成员变量中。
物理执行计划
- LogicalPlan.physicalPlan
- 关注“怎么做”，是逻辑执行计划的具体执行细节。
- 根据逻辑执行计划（Logical 中封装操作序列的成员变量）将 SQL 逐层封装为物理操作符，通过优化器确定最优执行策略（如 Join 顺序，索引选择），构建火山模型。
最后返回封装的 Query 对象，通过 next 方法调用火山模型，完成 SQL 的执行。

SimpleDB中的流程

SimpleDB 中一条 SQL 执行的简要流程如下：

sequenceDiagram
    participant PS  as Parser.start
    participant PP  as P.processNextStatement
    participant PHQ  as P.handleQueryStatement
    participant PPQ  as P.parseQueryLogicalPlan
    participant LP as LogicalPlan

activate PS
PS->>PS: 如果是交互模式，则相当于一个终端：<br>解析命令行参数。
PS->>PP: processNextStatement<br>进入死循环，解析 SQL。
activate PP
alt sql instanceof ZTransactStmt
activate PP
PP->>PP: handleTransactStatement<br>处理事务相关 SQL 语句。
deactivate PP
else
alt sql instanceof ZInsert
activate PP
PP->>PP: handleInsertStatement<br>处理 INSERT SQL 语句。<br>返回构建好的 Query
deactivate PP
else sql instanceof ZDelete
activate PP
PP->>PP: handleDeleteStatement<br>处理 DELETE SQL 语句。<br>返回构建好的 Query
deactivate PP
else sql instanceof ZQuery
PP->>PHQ: handleQueryStatement<br>处理 SELETE SQL 语句。<br>将 ZQuery 对象解析为 LogicalPlan 逻辑执行计划。
activate PP
activate PHQ
PHQ->>PPQ: parseQueryLogicalPlan
activate PPQ
PPQ->>PPQ: 将 SQL 中具体的逻辑操作符<br>（如select、where、join等）<br>根据类型封装为 Logical...Node 对象，<br>并存储在 LogicalPlan 成员变量中。
PPQ-->>PHQ: 返回构建好的 LogicalPlan<br>（逻辑执行计划）
deactivate PPQ
PHQ->>LP: LogicalPlan.physicalPlan()
activate LP
LP->>LP: 遍历 LogicalPlan 中存储的各种操作，<br>优化器确定最优执行策略（如 Join 顺序）<br>创建对应的操作符实例，构造火山模型
LP-->>PHQ: 返回构建好的 Project（OpIterator 类型）<br>（物理执行计划）
deactivate LP
PHQ->>PHQ: 可视化（对自己不重要）
PHQ-->>PP: 返回构建好的 Query
deactivate PHQ
deactivate PP
end
PP->>PP: Query.execute()<br>内部根据物理执行计划的封装<br>开始根据火山模型执行具体操作
end
deactivate PP
PS->>PS: 退出死循环
deactivate PS

文字描述：

start(String[] argv)

processNextStatement(InputStream is)：解析一条 SQL。通过 Zql 库解析 SQL，判断 SQL 类型（查、增、删），随后调用对应语句的专用处理方法，将其解析为 LogicalPlan，返回给 Query 实例，通过 Query.execute 调用火山模型执行。

handleTransactStatement(ZTransactStmt s)：处理事务相关 SQL 语句。
handleInsertStatement(ZInsert s, TransactionId tId)：处理 INSERT SQL 语句。
handleDeleteStatement(ZDelete s, TransactionId tid)：处理 DELETE SQL 语句。
handleQueryStatement(ZQuery s, TransactionId tId)：处理 SELECT 查询语句。
- parseQueryLogicalPlan(TransactionId tid, ZQuery q)：将 ZQuery 对象解析为 LogicalPlan 逻辑执行计划。（解析这条 SQL 语句，将里面的逻辑提取成 Logical...Node 对象存储到 LogicalPlan 成员变量中。）
  - processExpression(TransactionId tid, ZExpression wx, LogicalPlan lp)：处理 WHERE 子句中的过滤条件。
- 调用 LogicalPlan.physicalPlan，生成物理执行计划（具体的执行步骤），如确定扫描表的顺序，是否使用索引等。
- 返回 query。

shutdown()

其中，LogicalPlan 表示解析后的逻辑查询计划。

LogicalPlan 中 SQL 语句被分解为多个组件。
- LogicalScanNode
- LogicalFilterNode
- LogicalJoinNode
- LogicalSelectListNode
- Aggregate 和 OrderBy 属于后处理操作，不需要调整顺序或结构，仅需记录元信息。因此不需要独立节点表示。
主要方法：
- physicalPlan 将逻辑计划转换为物理计划，内部使用 JoinOptimizer 优化连接顺序。

现代基数估计方法-直方图

实现 System-R 需要计算每个连接间的成本，计算 I/O CPU 成本需要知道表的基数。

扫描整个表是资源密集型的。因此，取而代之的是收集数据的样本，并基于样本构建直方图。

初始化直方图

文字描述

TableStats 构造函数中：

首先遍历一遍表中元组字段的每一个实例，找出最大值最小值。

根据最大值与最小值计算出直方图桶的宽度，初始化直方图。

再次遍历字段实例，根据字段的值，将对应桶的计数 + 1。

举例

假设有 2000 随机数存储在表中，随机数 ∈ [1, 500]。

桶数默认为 100，第一次遍历，找到随机数最大值为 500，最小值为 1。

根据这些参数创建直方图。

再次遍历随机数，随机数的值属于哪个桶的范围，该桶计数 + 1。

比如遍历到了 3，3 属于第一个桶（1 ~ 5），bucket[0]++。

估计选择性

文字描述

TableStats.estimateSelectivity 中，根据字段在元组中的索引，找到该字段的直方图，调用方法。

IntHistogram.estimateSelectivity 中，通过运算符与比较值两个参数，根据直方图，计算选择性。

判断运算符种类，进入对应逻辑。
计算比较值所在桶的索引。
计算所有小于比较值的桶的总计数。
计算比较值所在桶的部分贡献。
返回比例，即该谓词的选择性。

举例

以上一个示例的数据为准。2000 个随机数，值 ∈ [1, 500]。

select * from table where value < 204

找到字段 value 的直方图。运算符 <，比较值 204。

方法内：

判断运算符为 <，进入 < 的逻辑。
204 所在桶的索引为 \((int) (204 - 1)/5 = 40\)。
在 204 之前有 40 个桶，累计前 40 桶里的字段个数。
204 所在桶的值的范围为 [201, 205]，204 处于 \(\frac{3}{5}\) 的位置。
\(谓词选择性 = \frac{\sum_{i=0}^{39} bucket[i] + bucket[40] \times \frac{3}{5}}{字段总数}\)

其中，\(bucket[40] \times \frac{3}{5}\) 属于估计值。

时序图

sequenceDiagram
    participant LP as LogicalPlan.physical
    participant TSS as TableStats
    participant IH as IntHistogram

alt 初始化直方图
LP->>TSS: new TableStats（构造函数）
activate TSS
TSS->>TSS: 初始化每个表的<br>IntHistogram||StringHistogram<br>两次扫描<br>1. 确定直方图max与min，搭建框架<br>2. 向直方图中填充数据
deactivate TSS
end

alt 借助直方图，计算表的选择性
LP->>TSS: estimateSelectivity
activate TSS
TSS->>IH: estimateSelectivity
activate IH
IH->>IH: 借助直方图（描绘表中数据分布），<br>根据 Filter 条件运算符，<br>估算选择性
IH-->>TSS: 返回 SQL 中表的选择性<br>（由 Filter 决定）
deactivate IH
TSS-->>LP: 返回 SQL 中表的选择性<br>（由 Filter 决定）
deactivate TSS
end

其他

重磅值问题

等宽直方图的缺陷：

实际场景中，数据中会出现重磅值（heavy hitters），即某个范围内的值占据了数据的多数。

重磅值会扭曲数据分布，使选择性估计的误差变大。

解决方案：

等深直方图 + 最常见值模型。

单独存储重量级数据。

初始化直方图问题

问题：

SimpleDB 中，初始化直方图会遍历表中的每一个字段。

以现代 DBMS 的数据量，逐个遍历显然不切实际。

解决方案：

随机采样直方图箱数的 300 倍。

如何更新直方图？

后台定时重新统计数据，更新直方图。

其他估算基数的方法

草图。

成本估算

基本概念

表基数（Table Cardinality）
- 表的总行数。
表选择性（Table Selecivity）
- 所有查询条件应用后，被选中的行占总行数的比例。
- 例如：表的所有查询条件 WHERE age > 20 and dept_id = 3，从 10,000 条记录中选出 2,000 条，则选择性为 0.2。
谓词选择性（Predicate Selectivity）
- 单个查询条件应用后，被选中的行占总行数的比例。
- 例如：单个谓词的查询条件 WHERE age > 20，从 10,000 条记录中选出 7,000 条，则选择性为 0.7。
字段基数（Column Cardinality）
- 字段中不同值的数量。
- 例如：性别字段基数为 2。
字段选择性（Column Selectivity/Selectivity Factor）
- 字段唯一值的程度。
- 例如：性别字段有 1,000 个实例，则字段选择性为 0.002。
- 计算方式：字段基数 / 字段总记录数。
- 作用：
  - 等值查询：谓词选择性 ≈ 1 / 字段基数（假设值均匀分布）。
  - 索引：在索引设计中很重要，高选择性的字段更适合建立索引。

SimpleDB 中，主要用到的是表基数、表选择性和谓词选择性。

成本估算概述

System R 是基于成本的优化器，需要从所有可能的路径中比较成本，选择成本最低的连接。

计算公式详解

单表扫描成本

scancost =
numPages * ioCostPerPage // IO cost
// 页数 * 单页 IO 成本（常数缩放因子 * 1，1 是 CPU 成本）

两表连接成本

主要取决于 Join 操作符内部连接方法的具体实现，SimpleDB 中采用了最简单的嵌套循环连接。

joincost(t1 join t2) =
scancost(t1) + ntups(t1) x scancost(t2) // IO cost
// 表1扫描成本 + 表1元组数 * 表2扫描成本
+ ntups(t1) x ntups(t2) // CPU cost
// 嵌套循环连接，比较次数为(表1元组数*表2元组数)，每比较一次，CPU 成本数 + 1。

单表基数

tableCardinality =
(int) Math.round(numTuples * selectivityFactor)
// 表元组数 * 表选择性

两表连接的结果基数

等值连接
- 涉及主键
  - 当其中一个属性是主键时，连接结果的基数不会超过主键所在表的基数。
  - 当两个属性都是主键时，选择相对更小的表的基数。
  - 原理：主键是唯一的，等值连接时，结果不可能超过主键所在表的基数。
  - 例如：select * from A join B on A.id = B.a_id;，假设 A 有 5 个元组，B 有 8 个元组，这条 SQL 的查询结果不可能超过 5。
- 无主键
  - 对于没有主键的等值连接，很难准确估计连接结果基数。按照经验法则，基数选择两表中的较大者。
非等值连接
- 对于非等值连接，同样很难准确估计连接结果基数。按照经验法则，连接后新表的基数为 30% 的交叉乘积。

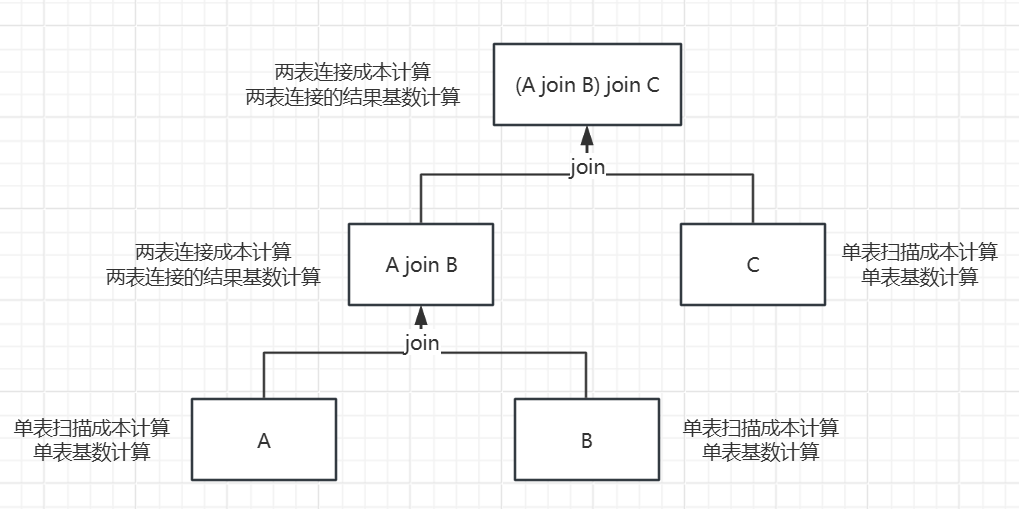

// 计算两表连接的结果基数
int card = 1;
if (joinOp.equals(Predicate.Op.EQUALS)) { // 等值连接
    if (!t1pkey && !t2pkey) {
        card = Math.max(card1, card2);
    } else if (t1pkey && t2pkey) {
        card = Math.min(card1, card2);
    } else if (t1pkey) {
        card = card1;
    } else {
        card = card2;
    }
} else { // 非等值连接
    card = (int) (0.3 * card1 * card2);
}
return card <= 0 ? 1 : card;

时序图

sequenceDiagram
    participant TSS as TableStats
    participant J as JoinOptimizer.computeCostAndCardOfSubplan
    participant J2 as JoinOptimizer

alt 估算成本和基数的方法<br>（System-R 中会频繁调用）
J->>J2: 估算两表连接成本<br>estimateJoinCost
J->>J2: 估算两表连接后的结果基数<br>estimateJoinCardinality
J->>TSS: 估算单表扫描成本<br>estimateScanCost
J->>TSS: 估算单表基数<br>estimateTableCardinality
end

System-R优化器

前提

前置知识

在内连接中，多表 join 之间的顺序可以随意更换，而不影响最终结果。

简化前提

准确估计计划成本很棘手。实验中，做了如下简化：

忽略 BufferPool 缓存影响，假设对表的每次访问都会产生全表扫描的成本
不考虑内存成本（除了 I/O 与 CPU，内存也是一个重要指标）
访问方法只有一种表扫描（不关注其他访问方法，如索引）
仅考虑 Join（不关注其他操作符的成本，如 Aggregate）

辅助类与方法

CostCard：辅助类，相当于最优子计划
- double cost：最优子计划的成本
- int card：最优子计划的基数
- List plan：最优子计划
PlanCache：缓存之前计算过的计划，避免重复计算。
JoinOptimizer.enumerateSubsets：获取大小为 i 的所有子集。相当于回溯算法解决组合问题。
JoinOptimizer.computeCostAndCardOfSubplan：计算子计划的查询代价。
JoinOptimizer.printJoins：将连接计划进行特定格式打印。

被谁调用？

LogicalPlan.physicalPlan

核心思路

暴力

要实现对所有可能 Join 连接路径成本的估算，最易想到的就是全排列，计算出所有可能连接路径的成本，时间复杂度为 \(O(n!)\)。

System R 优化器

动态规划思想、左深树结构、回溯计算组合、缓存机制避免冗余计算，四者的结合。

首先，动态规划的核心思想是，将问题分解为多个子问题，逐步构建出查询的最优执行计划。

System R 优化器从最小的子查询开始，估算成本，计算出最小子查询中的最优计划，并将其缓存。

通过回溯算法计算出所有可能的子查询组合。

配合动态规划，左深树结构限制了搜索空间。

为何使用左深树结构？

其流水线特性，允许逐步生成结果，降低了中间结果对内存的占用。
天然适配 Join 连接这种基于行的处理方式。

依靠左深树结构，与上一层左深树中缓存的最优计划，动态规划只需考虑当前层的最优连接方式，从而逐层构建出子集最优连接计划。

逐层构建，将它们合并成更大的子查询，构建出最终的最优执行路径。

最终，通过动态规划思想与左深树结构，实现了对子问题最优解的复用，避免了重复计算，大幅提升计算效率。

时间复杂度计算

关键：由计算全排列，优化到了计算所有子集的组合。

假设原始数据总数为 \(n\)。公式：\(C_{n}^{k} = \frac{n!}{k!(n-k)!}\)

全排列：\(A_{n}^{n}\)

时间复杂度为 \(O(n!)\)

长为 \(k\) 的子集的组合：\(C_{n}^{k} \cdot k\)

时间复杂度为 \(O(C_{n}^{k} \cdot k)\)
证明：回溯算法，递归深度为 \(k\)，共有 \(C_{n}^{k}\) 条路径，所以共需计算 \(C_{n}^{k} \cdot k\) 次。（跟实际还不一样，想不明白组合的时间复杂度。）

所有子集的组合：\(\sum_{k=1}^{n} C_{n}^{k} \cdot k = n \cdot 2^{n-1}\)

时间复杂度为 \(O(n \cdot 2^{n-1})\)

简历话术

实现了 Join 操作的成本估算框架。

实现简易版的 System R 优化器，通过动态规划思想与左深树结构，实现了对子问题最优解的复用，将寻找最优连接路径的时间复杂度由 \(O(n!)\) 降至 \(O(n \cdot 2^{n-1})\)。

示例

结合示例讲解 System-R 优化器实现的核心代码。

假设：A join1 B join2 C join3 D

首先被 enumerateSubsets 方法通过回溯算法遍历出所有子集的组合。

组合如下：

join1、join2、join3
join1 join2、join1 join3、join2 join3
join1 join2 join3

先遍历长度为 1 的子集，join1、join2、join3。

computeCostAndCardOfSubplan 方法（后面简称 C 方法）遍历节点，估算每个节点的成本，将最优 Join 节点存储缓存中。

A join1 B、B join1 A、B join2 C、C join2 B、C join3 D、D join3 C 比较成本。
假设 B join2 C 的成本最小。

再遍历长度为 2 的子集，join1 join2、join1 join3、join2 join3。

C 方法中，检查子集是否含有 join2。如果没有，则跳过；如果有，则估算 join 节点与 join2 连接的成本，选择更小的一个。

从缓存中已知上一个最优子查询为 B join2 C。
(B join2 C) join1 A、A join1 (B join2 C)、(B join2 C) join3 D、D join3 (B join2 C) 比较成本。
假设 D join3 (B join2 C) 成本最小。

最后遍历长度为 3 的子集，join1 join2 join3。

从缓存中已知上一个最优子查询为 D join3 (B join2 C)。
A join1 (D join3 (B join2 C))、(D join3 (B join2 C)) join1 A 比较成本。
假设 (D join3 (B join2 C)) join1 A 成本最小。

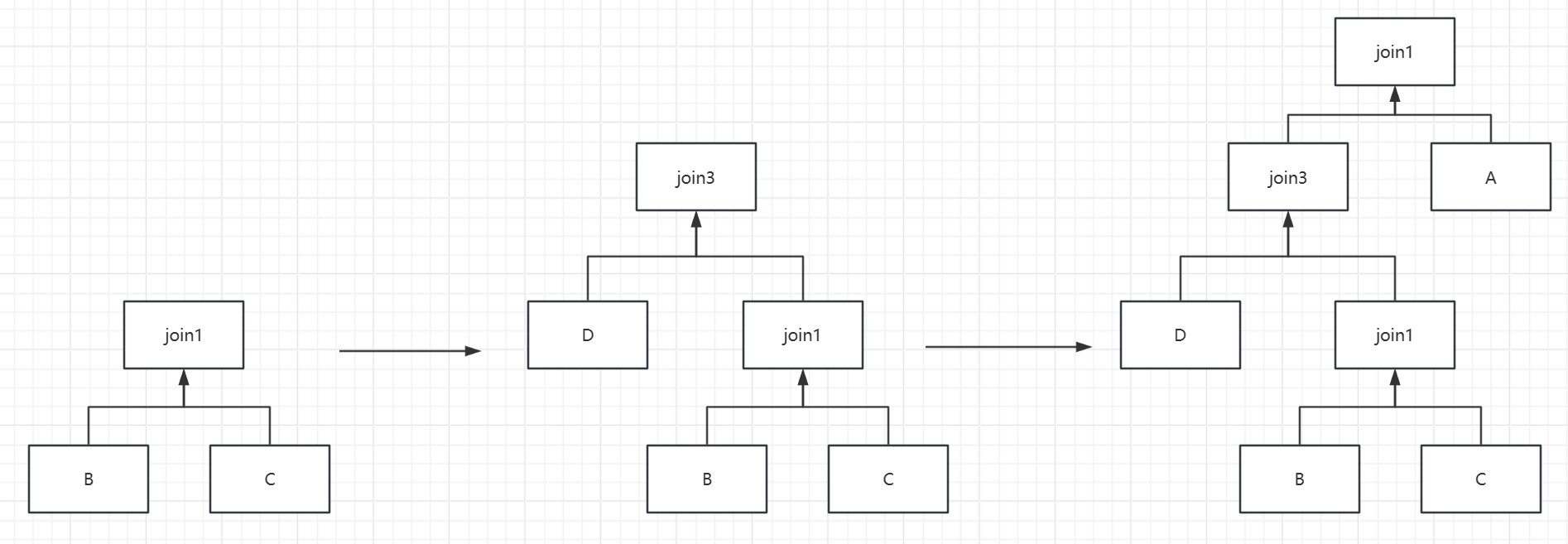

Join优化器过程

最终构建出成本最小的 Join 连接。

可能的疑问

System R 采用的不是左深树结构吗？上图最终构建出的却只是一个普通的连接树。

答：

Join 连接中，A join B 与 B join A 的成本并不相同。

在 computeCostAndCardOfSubplan 方法的最后，会比较两种连接的成本，可能会通过交换连接顺序来优化连接的成本。

因此，左深树结构在 System R 优化器中，更像是每次优化的起点。优化过程会更加灵活，导致最终的结果可能不是一个严格的左深树，而是一个基于成本最优化的普通连接树。

时序图

sequenceDiagram
    participant LP as LogicalPlan.physical
    participant JO as JoinOptimizer.orderJoins
    participant J as JoinOptimizer
    participant J2 as JoinOptimizer

LP->>JO: JoinOptimizer.orderJoins
activate JO
alt System-R
JO->>JO: 初始化变量：<br>CostCard 更新最优计划<br>PlanCache 缓存已有连接（最优）
loop 遍历可能的子集长度
JO->>J: enumerateSubsets(joins, i)
activate J
J->>J: 组合、回溯
J-->>JO: 获取组合结果
deactivate J
loop 遍历当前长度下所有可能的子集
loop 遍历当前子集中的每个 Join 节点
JO->>J: computeCostAndCardOfSubplan<br>计算当前节点在当前<br>子集中的最优连接方式
activate J
alt 当前节点为第一个节点
J->>J: 估算右表的成本与基数
J->>J: 估算左表的成本与基数
else else
J->>J: 计算右表的成本与基数
J->>J: 获取左子树的成本与基数<br>（PlanCache 中有缓存）
end
J->>J: 根据 Join 的交换律，<br>比较连接成本<br>（左join右 vs 右join左）<br>选择成本更低的方式
alt 如果是当前长度子集组合的最佳成本
J->>J2: 估算连接基数<br>estimateJoinCardinality
J-->>JO: return CostCard
else else
J-->>JO: return null
deactivate J
end
JO->>JO: 将子集的最优连接计划加入缓存中<br>（缓存已计算的最优左深子树）
end
end
end
end
JO->>LP: return List<LogicalJoinNode> CostCard.plan<br>返回最优计划，即排序好的 Join 节点
deactivate JO

其他

下面这张时序图是 Lab3 的汇总。

sequenceDiagram
    participant LP as LogicalPlan.physical
    participant TSS as TableStats
    participant IH as IntHistogram
    participant JO as JoinOptimizer.orderJoins
    participant J as JoinOptimizer
    participant J2 as JoinOptimizer

alt 初始化直方图
LP->>TSS: new TableStats（构造函数）
activate TSS
TSS->>TSS: 初始化每个表的<br>IntHistogram||StringHistogram<br>两次扫描<br>1. 确定直方图max&min，搭建框架<br>2. 向直方图中填充数据
deactivate TSS
end

alt 借助直方图，计算表的选择性
LP->>TSS: estimateSelectivity
activate TSS
TSS->>IH: estimateSelectivity
activate IH
IH->>IH: 借助直方图（描绘表中数据分布），<br>根据 Filter 条件运算符，<br>估算选择性
IH-->>TSS: 返回 SQL 中表的选择性<br>（由 Filter 决定）
deactivate IH
TSS-->>LP: 返回 SQL 中表的选择性<br>（由 Filter 决定）
deactivate TSS
end

alt 估算成本和基数的方法（System-R 中会频繁调用）
J->>J2: 估算两表连接成本<br>estimateJoinCost
J->>J2: 估算两表连接后的结果基数<br>estimateJoinCardinality
J->>TSS: 估算单表扫描成本<br>estimateScanCost
J->>TSS: 估算单表基数<br>estimateTableCardinality
end

LP->>JO: JoinOptimizer.orderJoins
activate JO
alt System-R
JO->>JO: 初始化变量：<br>CostCard 更新最优计划<br>PlanCache 缓存已有连接（最优）
loop 遍历可能的子集长度
JO->>J: enumerateSubsets(joins, i)
activate J
J->>J: 组合、回溯
J-->>JO: 获取组合结果
deactivate J
loop 遍历当前长度下所有可能的子集
loop 遍历当前子集中的每个 Join 节点
JO->>J: computeCostAndCardOfSubplan<br>计算当前节点在当前<br>子集中的最优连接方式
activate J
alt 当前节点为第一个节点
J->>J: 估算右表的成本与基数
J->>J: 估算左表的成本与基数
else else
J->>J: 计算右表的成本与基数
J->>J: 获取左子树的成本与基数<br>（PlanCache 中有缓存）
end
J->>J: 根据 Join 的交换律，<br>比较连接成本<br>（左join右 vs 右join左）<br>选择成本更低的方式
alt 如果是当前长度子集组合的最佳成本
J->>J2: 估算连接基数<br>estimateJoinCardinality
J-->>JO: return CostCard
else else
J-->>JO: return null
deactivate J
end
JO->>JO: 将子集的最优连接计划加入缓存中<br>（缓存已计算的最优左深子树）
end
end
end
end
JO->>LP: return List<LogicalJoinNode> CostCard.plan<br>返回最优计划，即排序好的 Join 节点
deactivate JO
