链路追踪

业务分析

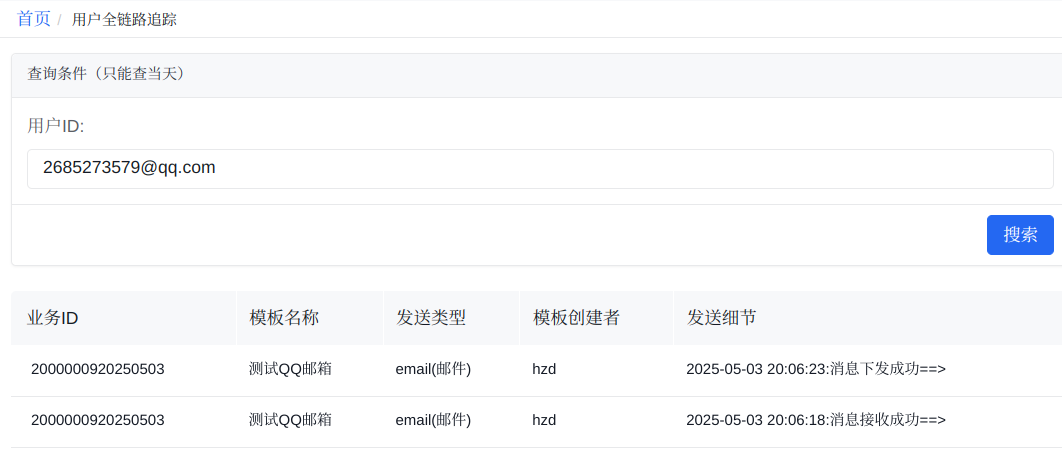

一位用户当天的消息链路追踪。

当用户反馈时，能够由此查询到指定用户的消息下发细节，定位问题，给出回应。

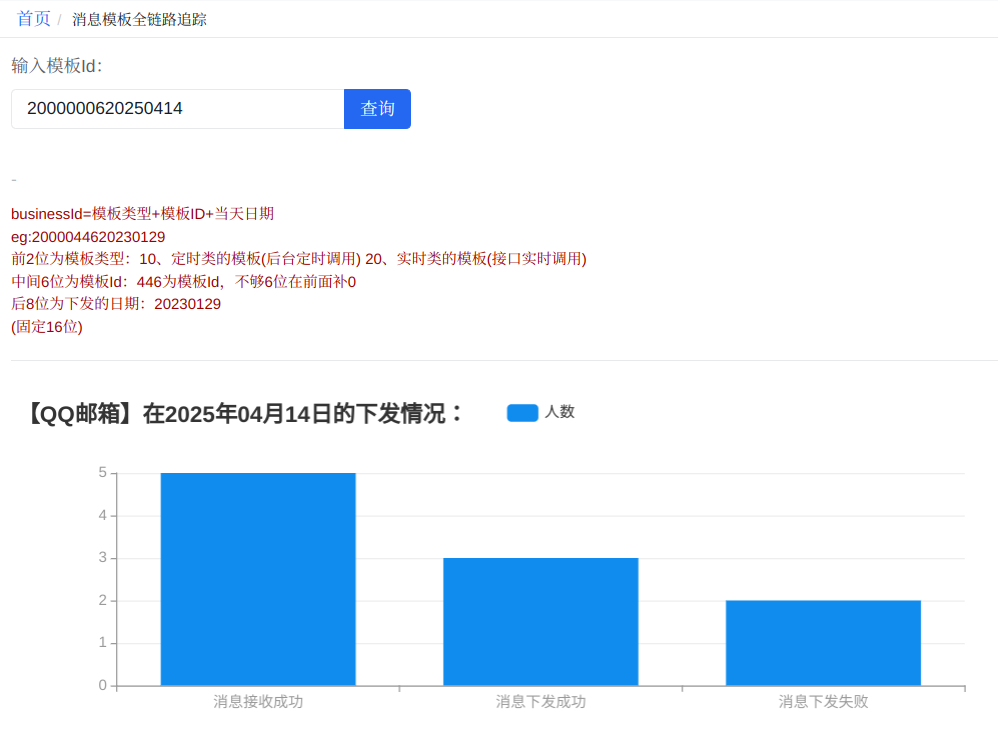

一个消息模板在某一天的下发情况。

能够查看指定模板的消息下发成功率，判断消息模板是否出现问题、本次消息推送的影响情况等，为下发失败的用户做消息补发。

设计

存数据：获取原始数据，通过一系列加工，写入 Redis。

• 在执行任务的关键阶段进行埋点 -> 将埋点信息发送至 Kafka -> Flink 从 Kafka 数据源接收消息 -> FlatMap 算子将埋点信息反序列化为 AnchorInfo 对象 -> 在 Sink 输出阶段将数据组装为业务需要的格式 -> 通过 Redis 客户端将数据写入 Redis。

用数据：向使用者提供可视化界面。

• 设计对应接口，从 Redis 读取数据。

埋点

埋点	信息	涉及的类
10	消息接收成功	ConsumeServiceImpl
20	丢弃消息	DiscardAction
22	消息被夜间屏蔽	ShieldAction
24	消息被夜间屏蔽，次日早上9点发送	ShieldAction
30	消息被内容去重	ContentDeduplicationBuilder -> AbstractDeduplicationService -> ContentDeduplicationService
40	消息被频次去重	FrequencyDeduplicationBuilder -> AbstractDeduplicationService -> FrequencyDeduplicationService
60	消息下发成功	BaseHandler
70	消息下发失败	BaseHandler

当任务执行到关键阶段，调用 LogUtils.print 记录日志，构造埋点信息（AnchorInfo），并将 AnchorInfo 序列化为 JSON 发送至 Kafka 指定 Topic 中。

AnchroInfo

• 一些标识任务的 ID
  • messageId：IdUtil.nanoId()，生成随机字符串。
  • businessId：模板类型 + 模板ID + 当天日期。
  • bizId：看代码，应当与 messageId 是一个东西，不清楚作者的意图。
• Set<String> ids：该消息任务的接收者。
• state：埋点。
• logTimestamp：日志生成时间。

时序图-存数据

写日志 -> Kafka -> Flink -> Redis

sequenceDiagram
    participant A as 各处理阶段
    participant LU as LogUtils
    participant MQ
    participant DSS as DataStreamSource<br>初始数据流
    participant SOSO as SingleOutputStreamOperator<br>进行算子操作后的数据流
    participant R as Redis

    alt 生产者
    A->>LU: print<br>打印日志
    activate LU
    LU->>LU: log.info
    LU->>MQ: MQ.send
    deactivate LU
    end
    alt 消费者
    note over MQ,DSS: 定义数据源
    note over DSS,SOSO: 执行转换操作
    note over SOSO,R: 输出结果到指定地点
    MQ->>DSS: 设置Kafka消费者<br>为Flink数据源
    DSS->>SOSO: flatMap(new AustinFlatMapFunction())<br>将字符串消息反序列化为AnchorInfo实例
    SOSO->>R: addSink(new AustinSink())<br>将处理后的数据写入Redis
    end

文字描述：

• AustinBootStrap.main 启动类。
• MessageQueueUtils 配置 Kafka 的消费者，并返回一个 KafkaSource 实例，用于流处理框架读取 Kafka 消息。（KafkaSource 是 Flink 中提供的对象）
• AustinFlatMapFunction 将从 Kafka 读取到的字符串数据转换为 AnchorInfo 对象
• AustinSink 将处理后的数据写入 Redis。
• LettuceRedisUtils 封装了与 Redis 的交互。

时序图-用数据

前端 -> Redis

sequenceDiagram
    participant C  as 客户端
    participant DC as DataController
    participant DS as DataService
    participant RU as RedisUtils

    note over C: 获取【当天】用户接收消息的全链路数据
    C->>DC: getUserData
    DC->>DS: getTraceUserInfo
    DS->>RU: lRange
    RU-->>C: 返回该用户（接收者）下的列表（为什么是接收者？这在业务上有啥用？）
    note over C: 获取消息模板全链路数据
    C->>DC: getMessageTemplateData
    DC->>DS: getTraceMessageTemplateInfo
    DS->>RU: hGetAll
    RU-->>C: 返回指定模板的{key:state,value:stateValue}
